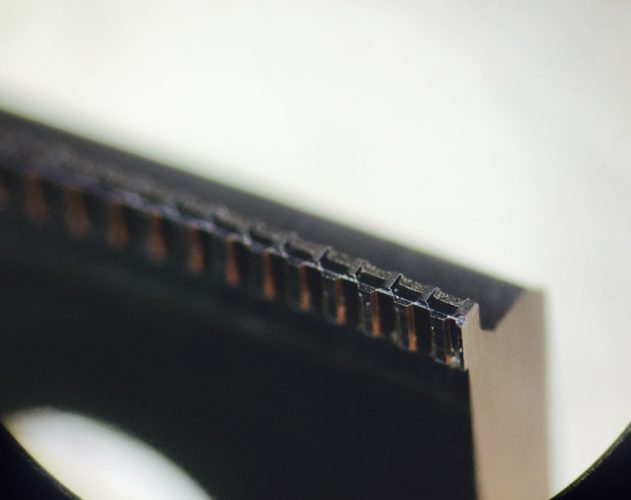

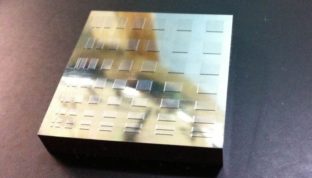

高精度モールドコア
プロファイル研削にて複雑形状、段差、角度、
切り上げ加工を含む高精度な複合加工
材質：ELMAX（スチール）
刃先、現合部プロファイル仕上げ
・段差精度・・・・・ ±1μ
・ピッチ精度・・・・ ±1~2μ
・凹R部・・・・・・ R20μ
※写真は40倍
製品案内
-
-

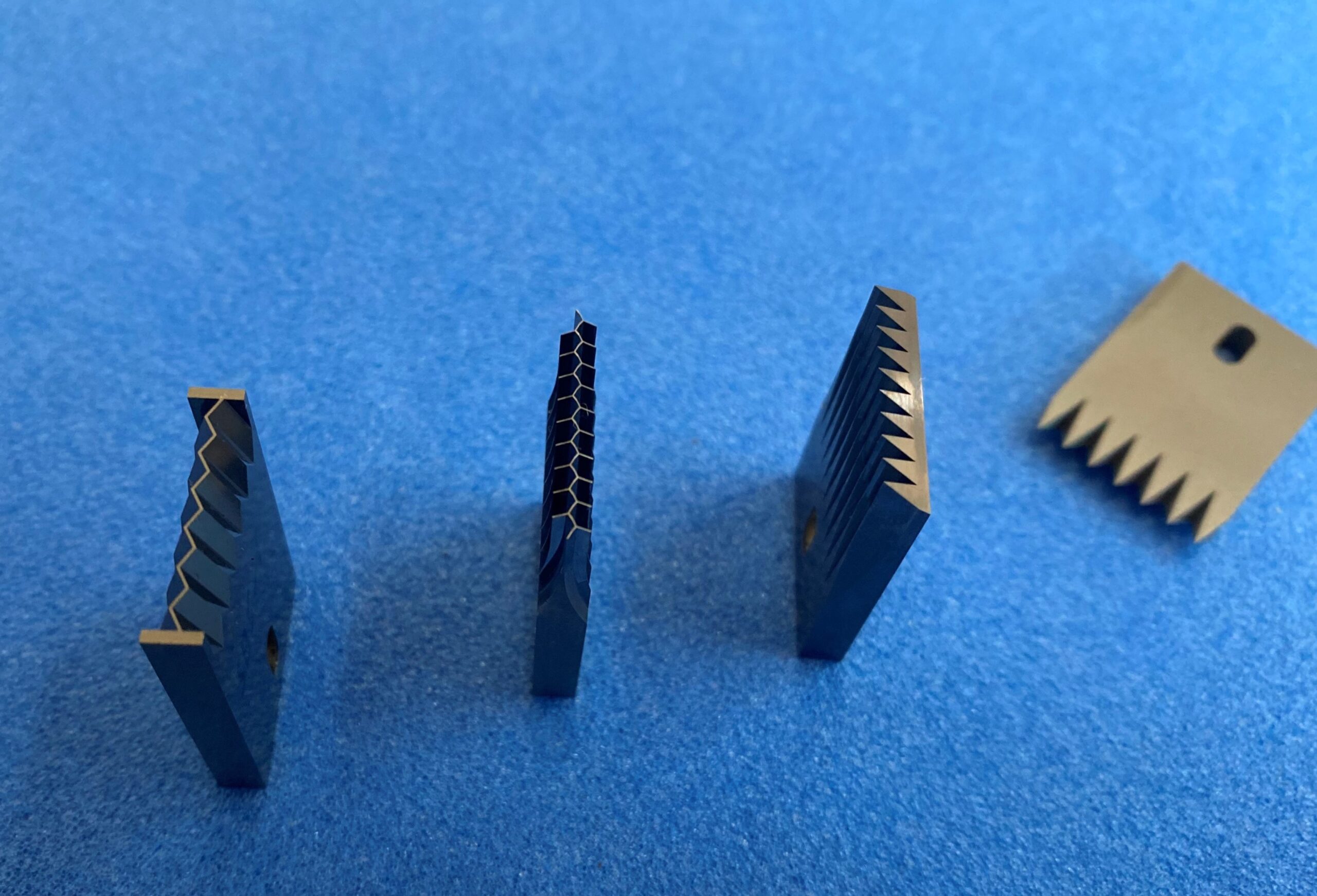

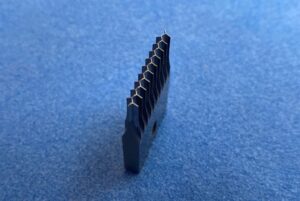

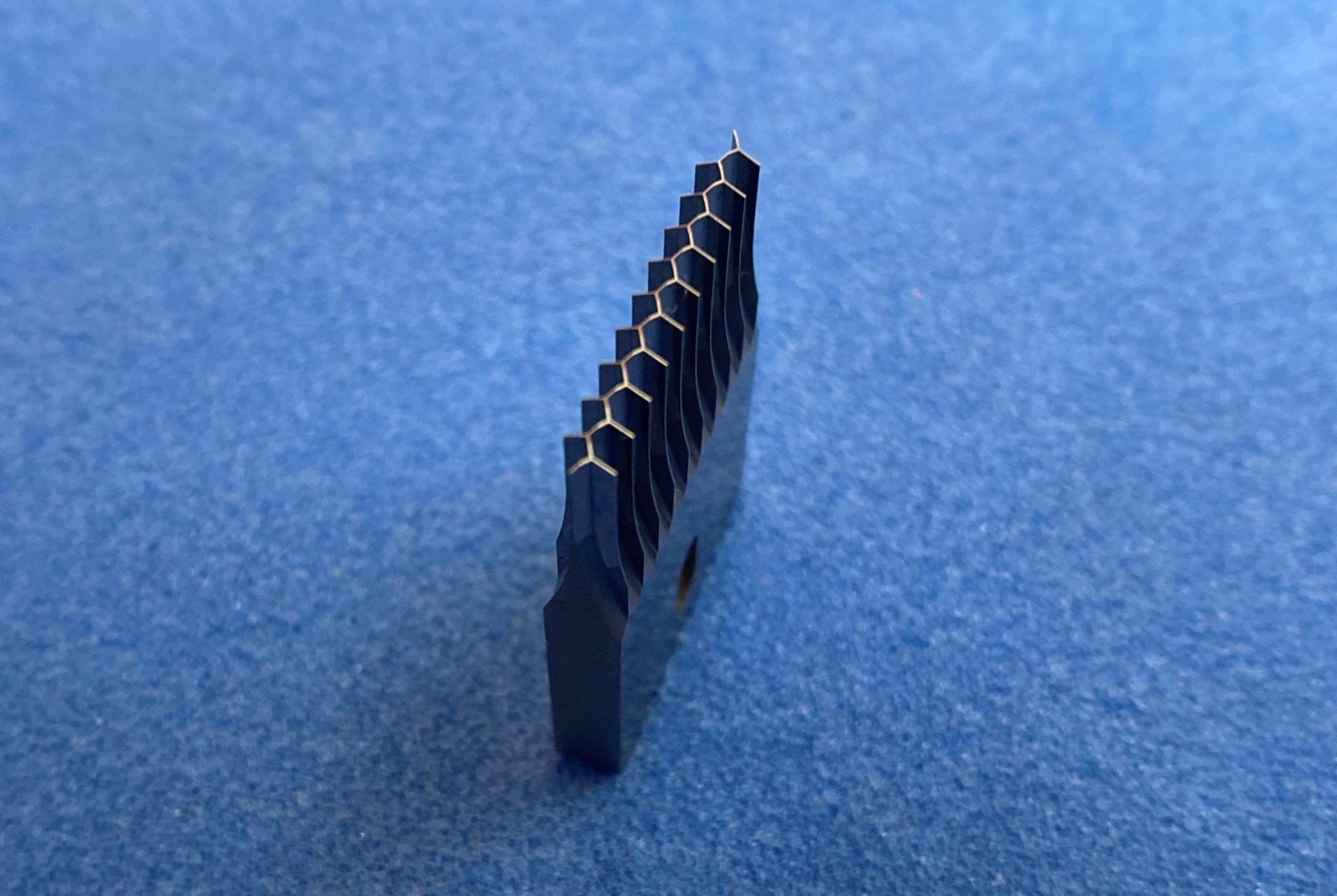

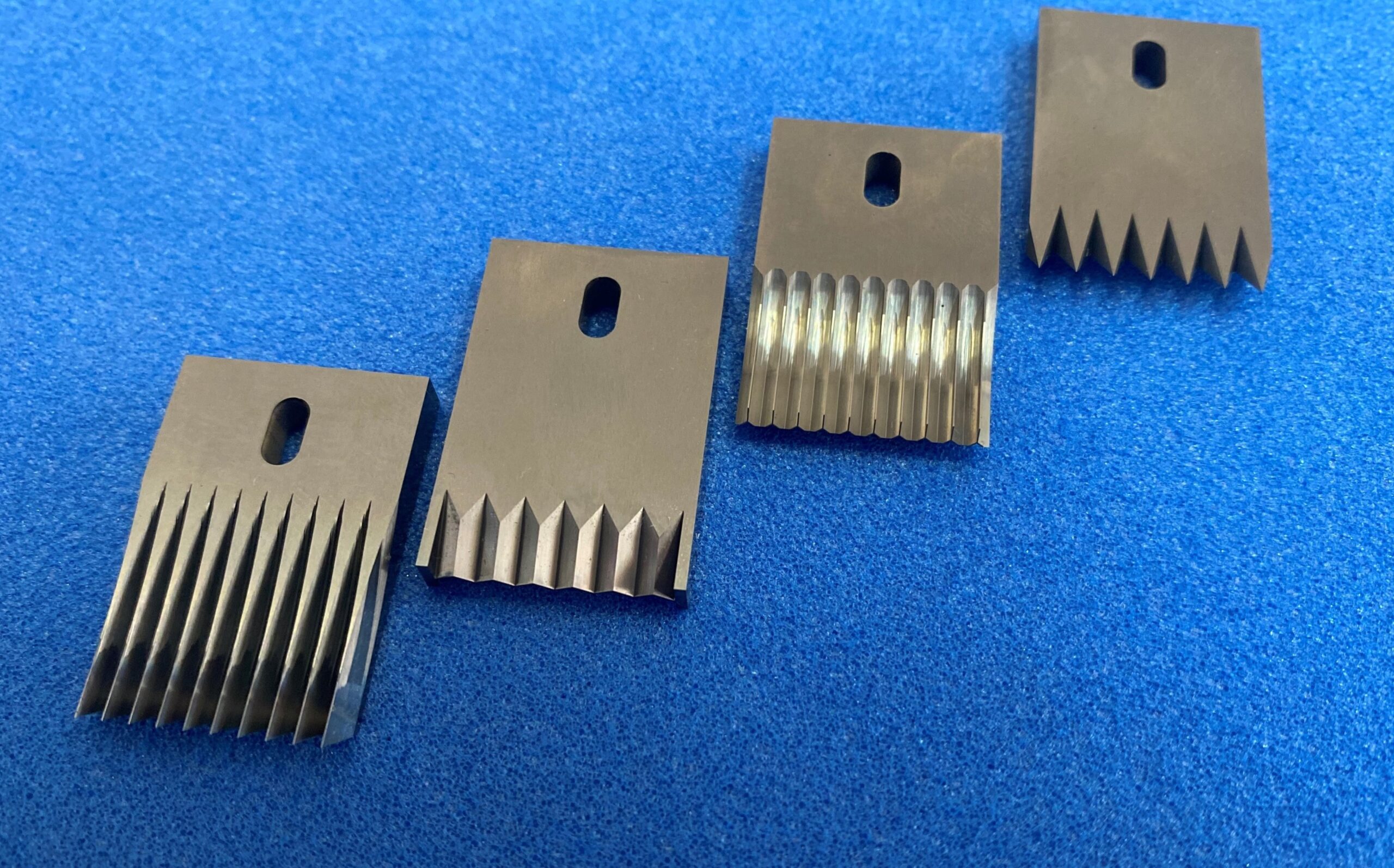

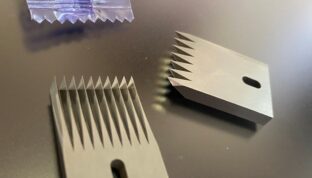

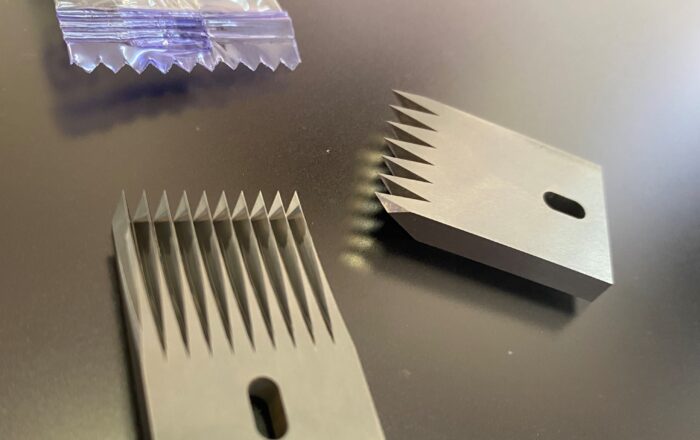

ピラミッド・アヤメ加工（高精度V溝加工）高精度なV溝にて島残し加工が可能
・ピラミッド形状（「□◇」等の正角錐）
・アヤメ形状（角錐「角度指定」）
材質：UR13C（超硬）
形状位置：位置・角度を高精度にて加工可能。
V溝部プロファイル鏡面仕上げ
・仕上がり精度・・・ ±1~2μ
・凹R部・・・・・・ R20μ
-

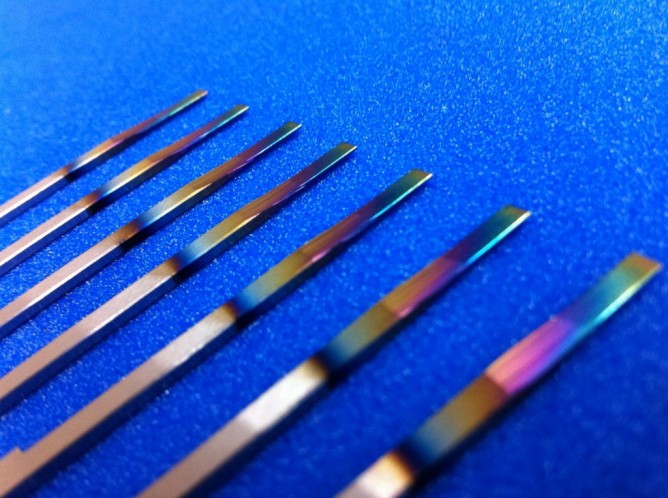

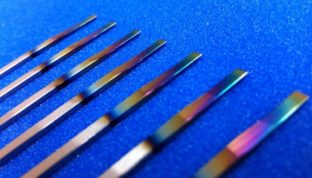

DLCコーティングパンチ薄膜DLCコーティングパンチ
材質：AF1（超々微粒子超硬）
寸法精度：±1μ
膜厚：＜1μ
対応納期：1week程
・膜厚＜１ミクロンのため高精度金型に最適！！
・ノンコートの超硬に比べ寿命約１００倍！！
・高精度プレスのカケ、摩耗、カジリ対策に！！
-

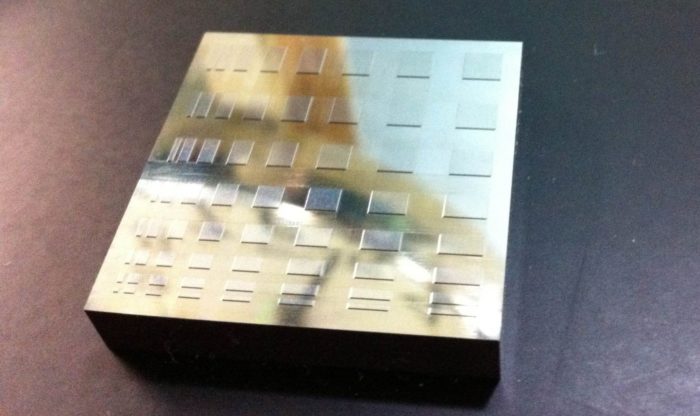

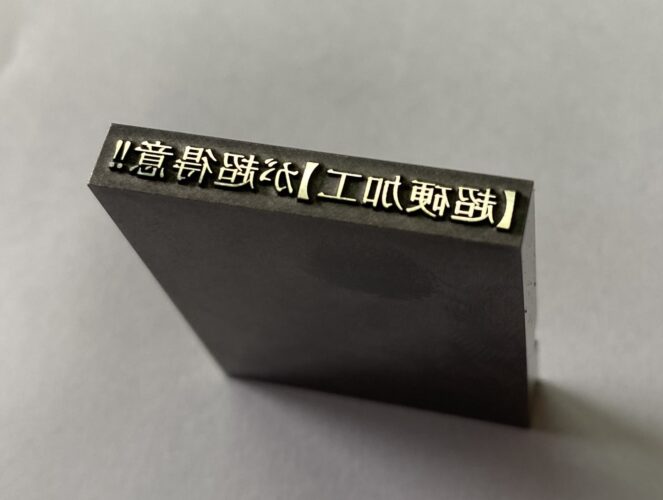

鏡面仕上げすべて砥石研削による鏡面仕上げ
材質：KD20（超硬）
上面FG鏡面仕上げ
・仕上がり精度・・・ ±1μ
段差部プロファイル鏡面仕上げ
・仕上がり精度・・・ ±1μ
・凹R部・・・・・・ R20μ
-

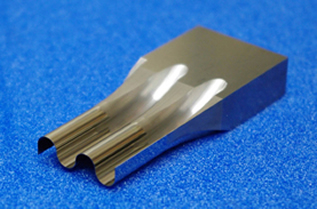

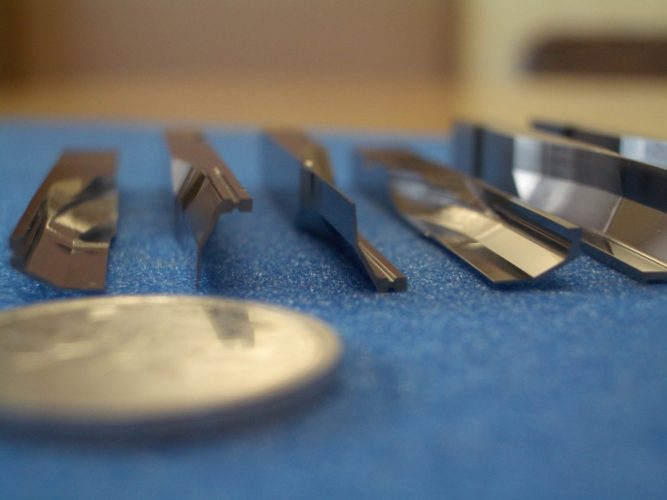

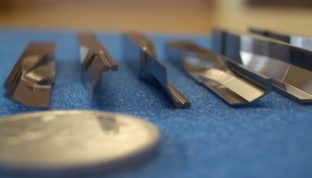

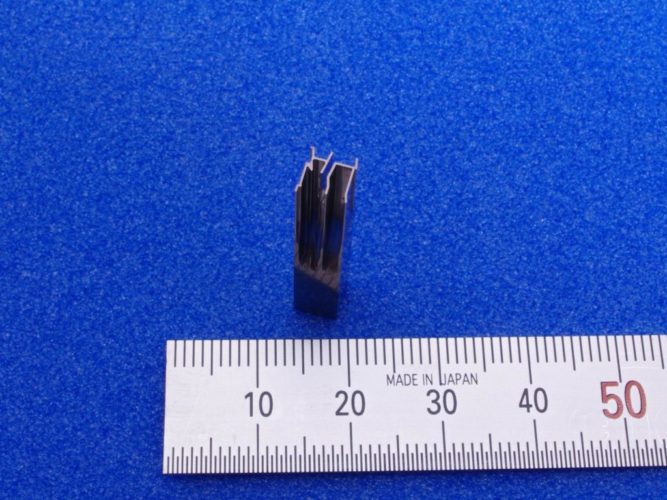

リードフレーム パンチワーク材質：超硬
パンチ刃先：プロファイルグラインダー鏡面仕上げ加工
パンチ刃先最薄部：0.180mm
寸法精度：±0.001mm（1.0μm）
形状凹角出し：最小R0.025以下可能 -

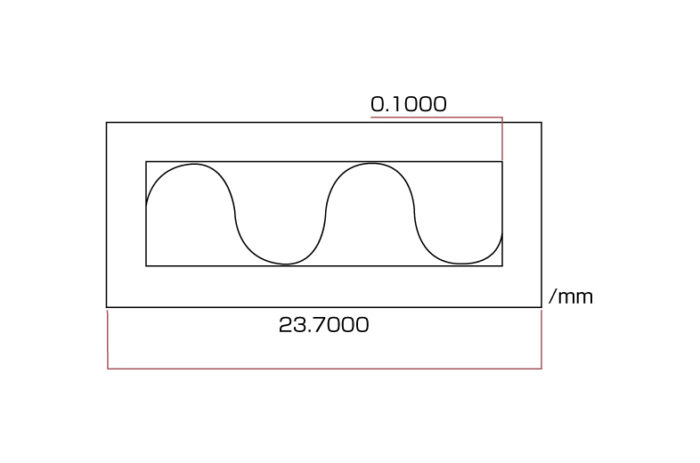

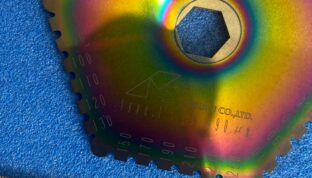

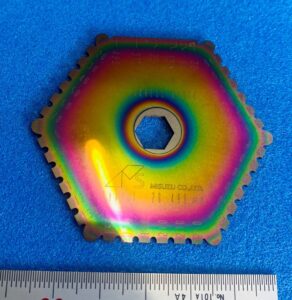

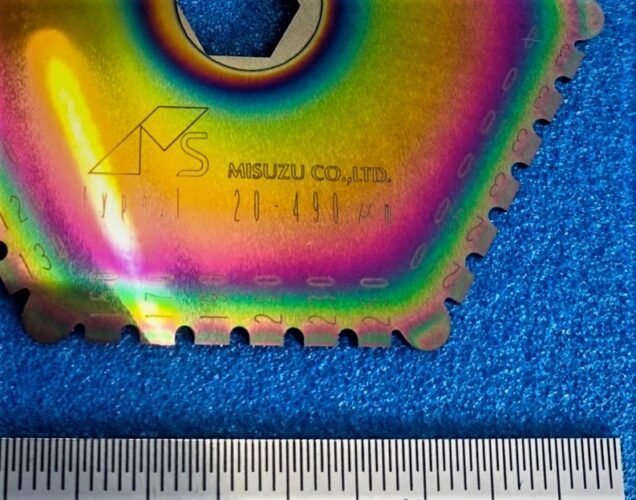

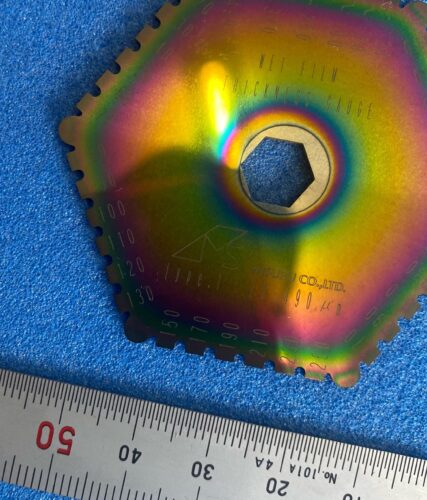

オリジナルサンプルワーク素材：超硬
パンチ刃先：プロファイルグラインダー鏡面
仕上げ加工（Rmax＝0.32μm）
寸法精度：±0.0015
-

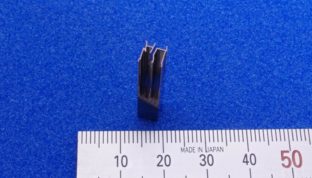

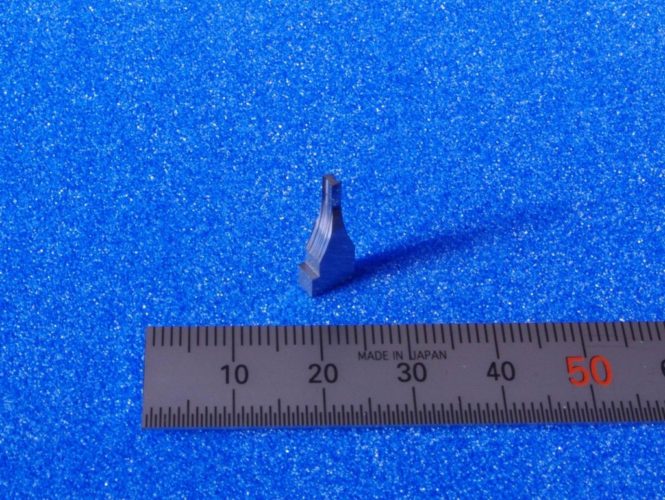

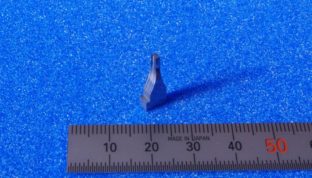

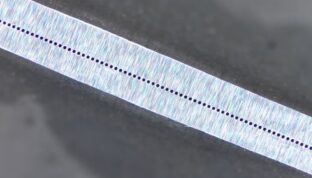

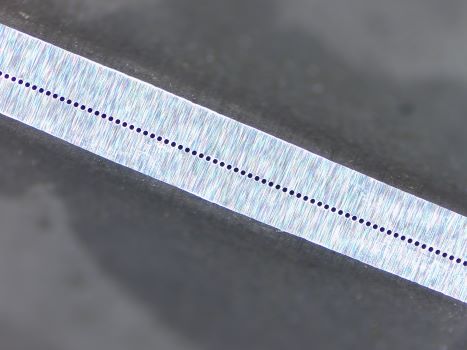

高精度小径カキアゲ加工
(最小砥石直径30Φ)全長に制限があるパンチ等のカキアゲ(切り上げ)加工に効果を発揮します！通常のパンチ同様、縦方向の研削目で高精度を維持します。
最小カキアゲR15
全長16mm 刃先長3mm
縦目方向研削（研削目）
プロファイル鏡面加工
面粗度：Rmax=0.32μm
ワーク材：KD20(超硬)
超硬、特殊鋼などに対応しております。
※面粗さは加工条件、ワークサイズ、ワーク材質により変化します。 -

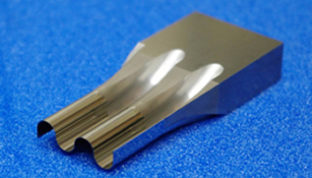

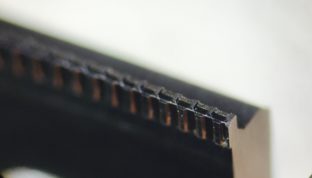

高精度プロファイル鏡面加工
(形状角R0.025以下)次のような対策に是非！
・溝加工・その他形状加工時の角形状がR形状に残ってしまう。
・刃先の薄いパンチが必要だが反りなどにより精度が出ない。
・パンチ刃先のラップ仕上げに時間がかかってしまう。
寸法精度±0.001mm(1.0μ)
最小凹R0.025以下まで可
刃先最薄部：0.10mm以下可
面粗度：Rmax=0.32μm
ワーク材：KD20(超硬)
超硬、特殊鋼などに対応しております。
